DCY、DBY圓錐圓柱齒輪減速器
概述
圓錐圓柱齒輪減速器(以下簡稱減速器)，用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工、石油等各種通用機械的傳動機構中。該產品具有承載能力高、噪音低、體積小、重量輕、效率高、使用壽命長等優點。
型號標準

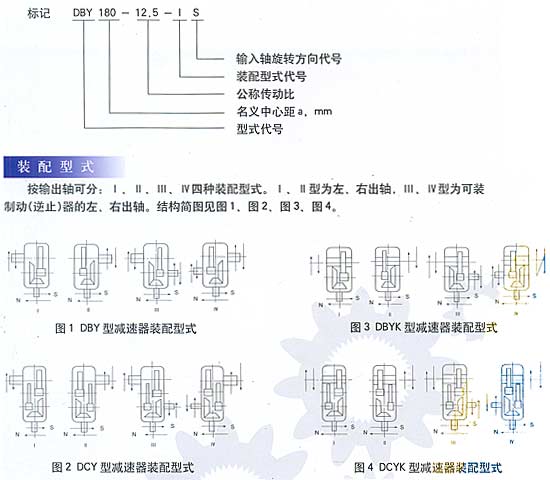

減速器的型號由型式代號，名義中心距a(末級中心距)，公稱傳動比，裝配型式代號，輸入軸旋轉方向代號組成。
D一帶式輸送機類組代號，B一二級傳動，c一三級傳動，Y一硬齒面齒輪，z一中硬齒面齒輪，K一輸出軸為空心軸形式。
名義中心距：用實際數字表示，單位為mm。
傳動比：用公稱傳動比表示。
裝配形式：用羅馬數字l、ll、…、jV表示。
輸入軸的旋轉方向：面對輸入軸方向看，s為順時針方向，N為逆時針方向。
|
